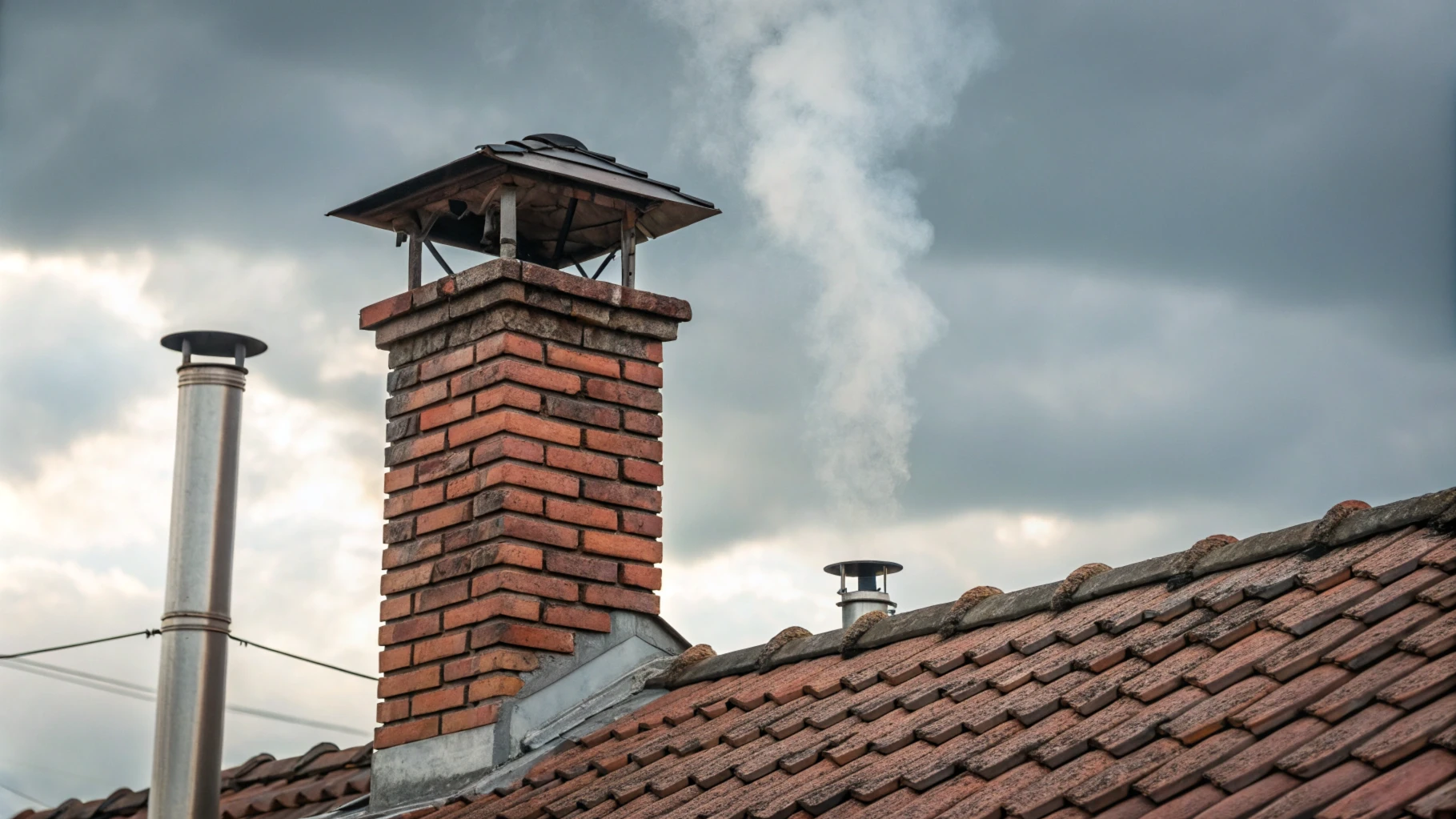

Снаружи или внутри: где лучше установить дымоход?

Общие правила монтажа дымохода

Правила установки дымохода в доме необходимо соблюдать независимо от того, какой способ монтажа был выбран. Это нужно для обеспечения нормальной тяги, эффективной работы котла или печи. Несоблюдение правил может закончиться пожаром, травмами, отравлением ядовитыми продуктами сгорания топлива.

Основным документом, в котором описана правильная установка дымохода, является СП 7.13130.2013 "Отопление, вентиляция и кондиционирование". Однако найти в нём нужную информацию по теме достаточно сложно. Поэтому ниже приведены выдержки, касающиеся отопления малоэтажных домов.

Ключевые моменты:

1. Для каждого отопительного оборудования должен быть предусмотрен свой дымоотвод.
2. Сечение труб должно быть таким, чтобы хватало для создания нормальной тяги и полного удаления продуктов сгорания топлива. Зависит от мощности котла, печи.
3. Минимальная высота трубы от горелки (колосников) до выхода должна быть 5 метров или больше.
4. Высота трубы над кровлей зависит от её формы и конфигурации дымохода. Минимальное расстояние — 500 мм, если до конька более 1,5 метров. Если больше 3 метров, то выход должен быть не ниже уровня конька.
5. Если трубу нет возможности вывести вертикально, допускаются наклонные участки с углом наклона не более 30 градусов и длиной не более 1 метра.
6. Выход должен быть защищён от осадков зонтом, который не должен мешать выходу отработанных газов.
7. При выходе на крышу из горючих материалов дымоходная система должна оснащаться металлическим искроуловителем.
8. Между трубами с теплоизоляцией и горючими материалами перекрытий (стен) должно быть расстояние не менее 250 мм.
9. Сечение дымового канала из стали или керамики должно быть не меньше 8 кв. см на каждый кВт мощности отопительного оборудования.
10. Примыкания и проход кровли должны быть герметичными и выполнены с использованием термоизоляционных материалов.

Важно! Перед обустройством газоотвода внимательно ознакомьтесь с руководством по эксплуатации используемого отопительного оборудования. В нём вы найдёте информацию о том, как правильно устанавливать трубы дымохода, какого они должны быть сечения, по каким схемам можно вывести их на улицу. В хороших руководствах есть несколько наглядных схем, из которых несложно выбрать оптимальную.

Особенности наружного и внутреннего монтажа

Монтаж дымохода внутри дома осуществляется вертикально вверх по схеме:

1. Отопительный прибор.
2. Помещение.
3. Потолочное перекрытие.
4. Чердачное пространство.
5. Крыша.

В большинстве случаев дымовой канал при такой конфигурации выходит на улицу прямолинейно. Отступы от вертикали выполняются только для обхода несущих конструкций — потолочных балок, элементов стропильной системы. Обходы обустраиваются с учётом требований СП. При обустройстве обеспечивается надёжное крепление труб, а также их теплоизоляция в местах пересечения перекрытия и кровельного материала.

Монтаж дымохода снаружи дома осуществляется по одной из двух схем.
Схема №1:

1. Отопительный прибор.
2. Горизонтальный участок с проходом через стену.
3. Поворот на 90 градусов вверх.
4. Выход на необходимой высоте.

Схема №2:

1. Отопительный прибор.
2. Вертикальный участок внутри помещения.
3. Поворот с проходом через стену.
4. Поворот на 90 градусов вверх.
5. Выход на необходимой высоте.

При обустройстве по второй схеме нужно учитывать, что довольно большой участок трубы будет находится в помещении и влиять на интерьер. В обоих случаях наружная часть дымового канала должна надёжно крепиться к фасаду дома при помощи специальных кронштейнов.
Важно! Внутренний и наружный дымоход имеют одно существенное конструктивное отличие. Для выполнения поворота на 90 градусов после выхода через стену применяется не простое колено, а тройник со сборщиком конденсата. У внутреннего дымохода такой элемент отсутствует.

Установка дымохода внутри

Чтобы правильно и без сложностей установить дымоход в доме, его обустройством желательно заниматься в процессе строительства. В противном случае придётся нарушать целостность потолочного перекрытия и крыши. Несмотря на эту особенность, такой способ монтажа имеет как плюсы, так и минусы.

Достоинства внутреннего монтажа:

• дополнительный нагрев помещения за счёт тепла трубы;
• стабильная тяга;
• минимальная вероятность образования конденсата;
• эффективная работа отопительного оборудования;
• долговечность материалов дымохода из-за отсутствия атмосферных воздействий;
• минимальное количество составных элементов;
• отсутствие поворотов, усложняющих конструкцию и ухудшающих тягу;
• сохранение теплоизоляционных свойств наружной стены;
• простота обслуживания.

Недостатки внутреннего монтажа:

• повышенная травмо- и пожароопасность;
• риск протекания кровли;
• существенное влияние на интерьер помещения.

Установка дымохода через крышу требует применения специальных материалов при прокладке трубы через перекрытие и кровлю. С точки зрения основной функции дымохода — удаление продуктов горения — такая конфигурация является наиболее эффективной.

Установка дымохода снаружи

Установка дымохода через стену является более распространённым способом обустройства индивидуального отопления благодаря следующим преимуществам:

• нет необходимости нарушать герметичность кровли;
• проще обустраивать в процессе эксплуатации готового дома;
• не нарушается отделка потолка и конструкция перекрытия;
• не влияет на интерьер;
• менее травмоопасно;
• более пожаробезопасно.

При выборе этого способа следует учесть такие минусы:

• снижение тяги из-за поворотов трубы;
• необходимость выполнения прохода через несущую стену;
• увеличенные теплопотери за счёт наружного расположения большей части дымохода;
• образование конденсата;
• подверженность труб атмосферным влияниям;
• конструкция содержит больше элементов.

В отличие от установки дымохода через потолок, наружную трубу необходимо капитально крепить к фасаду. Конструкция обладает солидной парусностью и может быть разрушена сильными порывами ветра.

Ответы на часто задаваемые вопросы

Можно ли делать дымоход под 90 градусов?

Такие резкие повороты не рекомендуется делать, так как они склонны к образованию турбулентности и скоплению сажи. Лучше выполнить поворот под углом 30-45 градусов, но без уменьшения сечения трубы в таких местах.

Сколько изгибов может быть у дымоотвода?

Не более трёх.

Чем выше, тем лучше?

Да. Высота трубы линейно влияет на силу тяги за счёт разницы давлений между нижней и верхней частями. Чем выше, тем сильнее тяга. По СНиП минимальная высота для частного дома составляет 5 метров.

Можно ли сужать дымоходную трубу?

Да. Можно. Но сечение в таких местах не должно оказаться меньшим, чем указано в паспорте на отопительное оборудование.

Заключение

При обустройстве индивидуального отопления следует помнить об основной функции дымохода. В первую очередь, он предназначен для эффективного удаления продуктов сгорания топлива. Правилами и нормами разрешается как внутренний, так и наружный монтаж. Независимо от выбранной конфигурации необходимо соблюдать правила установки дымохода в частном доме. Это влияет на работу отопительного оборудования и безопасность проживающих в доме людей.
